Трубки есть. Диаметр трубок только не понятно какой по чертежу? Или это не кретично?

В общем не ожидал такого результата. Цель просто прием в неуверенной зоне. Хотя для меня не проблема кинуть простую бабочку на крышу и нормально смотерть.

Опишу суть проблемы. Живу я на нижних этажах в низине 10микрорайона. Прием в комнате 0левой. Прием за окном практически 0вой. На крыше обзор на вышку свободен прием отличный. Цель сделать хотя бы за окном уверенный прием.

Что и как ловил до этого. Простой УС от комнатной антенны был установлен с балкона. Ус длинной 1.2м на растояние от стены 0.5 метра. Так как у меня весит рядом еще и спутниковая антенна. Максимум, что было выжато это 10-12% по шакале ресивера Три 1000. Это практически на гране срыва.

Цель моего рукоделия постараться выжать сигнал поболее. Т.к. антенны комнатные которые рекомендуют для просмотра цифрового тв мне не помогли. Опробовал 3 разных антенны с усилителем. И один фиг результат не тот. Антенну также нужно было выносить за балкон. В комнате они просто неловили. И максимум что выжал это 20% антенны с усилителем.

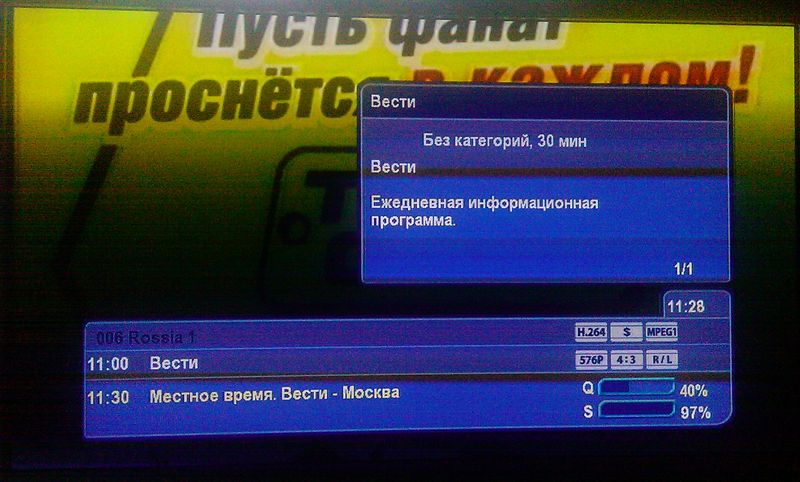

А вот результат моей поделки.

Вот сама чудо юдо. Сделанаая буквально за час. Варил мне друг. Как и все мои железячные поделки по сварке. Мое тока голова, резка, подготовка и сборка.

Результат весьма хороший при том антенна не за балконом. А практически на самом балконе. Если внести на сам балкон то 25-30%. Это как отюстировать антенну.

Пробная антенна получилась. Факт - работает. При том если в комнате то 10-12% на гране срыва. Но факт что в комнате даже ловит. Значит усилинеие антенны очень хорошее.

Она будет стоять на работе.

Это ещё не все. Следующая будет по чертежу.

расчёт я делал в экселе вот исходный файл, правда расчёт не мой!
http://www.cqham.ru/projects/logperio.xls

Ага на моей фотке антенна заточена практически под весь диапозн ДМВ. Мотивировался строго по описанию, что выкладывал выше. Сегодня ночью пересчитывал под трубки которые нашлись в металлаломе. Прешлось пересчитать малость длинну штырей и расстояние между трубками. На меня сегодня как всегда смотрели как на ребёнка с мелом ресующим на верстаке всякие цифры и эроглифы.

Антенна эффективная. И самое главное результат и то, что он оправдал надежды и время.

Спасибо за файлик. Через пару деньков возьмусь за другую. Уже именно заточенную под прием Три-ТВ. Та что в первом посте. Также дома приготовлены медные трубки. Вроде как раз 16-18 диаметр. Точно не мерил. Осталось дело за вибраторами. Нужен пруток желательно тоже медный толщиной 5-6 мм. Если не найду придется мучаться с пайкой электродов к трубкам.

P\S Совсем забыл. Тему разделил. Чтоб не было все в куче. Может мои кулибничества кому и помогут.

Результат по сравнению с самоделкой, что выше делал - в двое сигнал вырос.

Разачаровало Три-ТВ с их не определенностью. То цену за обслуживание сети ввели сперва на год. Потом идиновременный платеж. И ни какой конкретики.

В общем сама суть вылезла в то, что Три-ТВ теперь ни какого отношение к цифре от провительства не имеют. В общем пока нужно ждать когда к нам "федиралы" придут. Там и видно будет какую антенну сделать. Пока оставлю ту, что выше на фото. Поищу трубки новые и тогда уже спаяю для частот на которых будет вещать цифра, которую нам обещали.
